제품 개요:

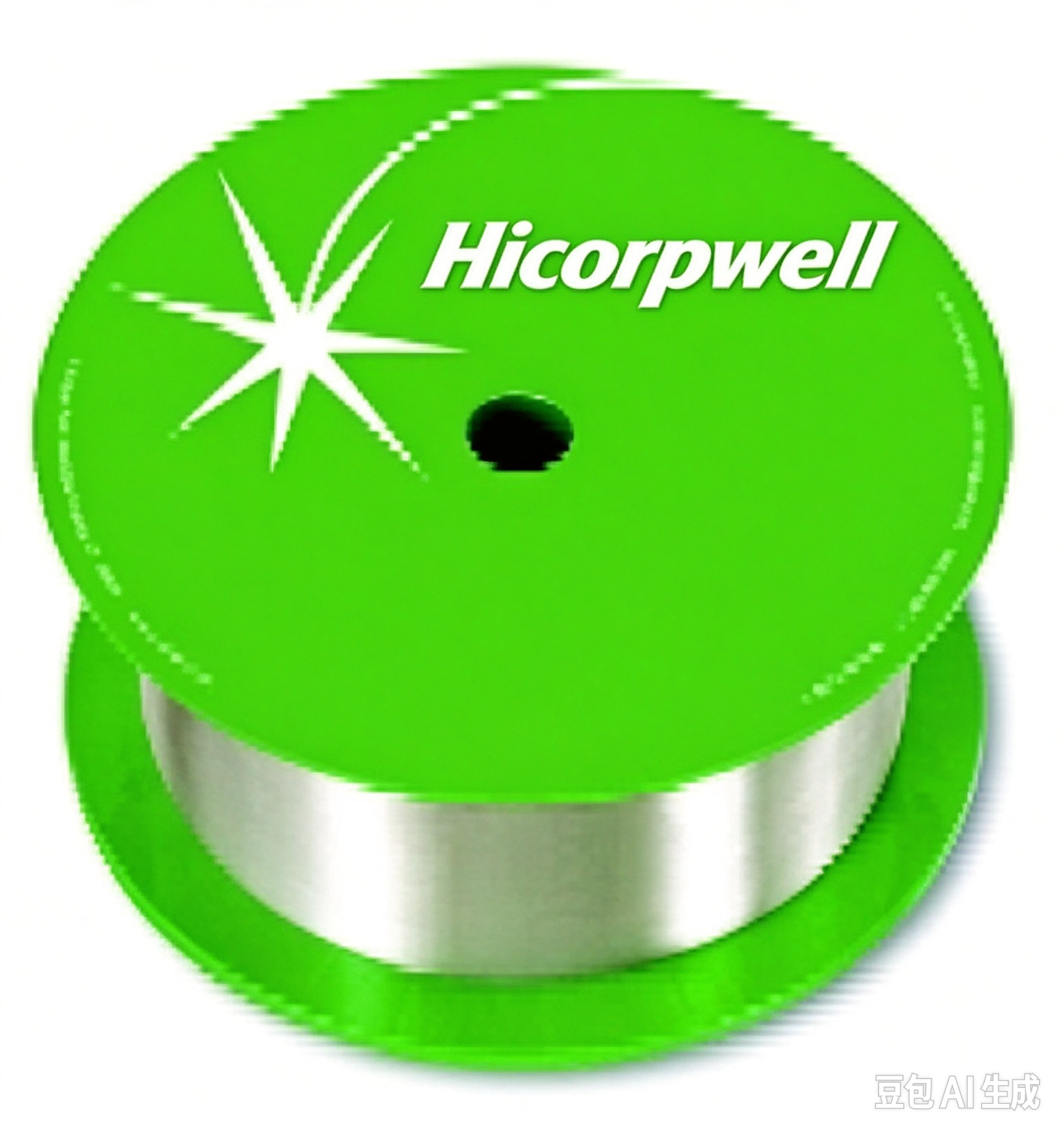

히코어웰의 단일 모드 (SM2000D) 및 양극화 유지 (PM2000D) 섬유는 2μm 대역에서 분산 보상 응용 프로그램을 위해 설계되었습니다. Both the core glass composition (the main factor for material dispersion) and waveguide design (the main factor for waveguide dispersion) have been optimized to ensure the fiber exhibits negative dispersion within the 2μm wavelength range.
SM2000D 및 PM2000D 섬유는 중심 지름이 약 2μm이며 수치 개도 약 0.4, 그리고 모드 필드 지름 (MFD) 은 2μm에서 4μm입니다. 125μm 클래딩 지름은 전 증폭기 단계에서 사용되는 활성 및 수동 섬유와 뛰어난 호환성을 제공합니다.그리고 이 섬유는 기존의 분쇄 및 융합 접합 장비로 쉽게 처리될 수 있습니다.이 분산 최적화 섬유는 특히 2μm 대역 펄스 섬유 레이저와 섬유 증폭기에 적합합니다.
| 주요 특징 | 신청서 |
|---|---|
| • 시간 펄스 모양을 위한 고급 파도 유도 설계, 1.6μm에서 2.1μm까지 적용됩니다. |
• 2μm 대역의 펄스식 섬유 레이저 |
사양
| 매개 변수 | 단위 | SM2000D | PM2000D |
|---|---|---|---|
| 모델 | ∙ | SM2000D | PM2000D |
| 작동 파장 | nm | 1500-2100 | 1500-2100 |
| 핵심 수치 개도 | NA | 0.370 | 0.370 |
| 모드 필드 지름 MFD (계산) @2000nm | μm | 4.0 | 4.0 |
| 절단 파장 | nm | 1150±50 | 1150±50 |
| 분산 @1550nm | ps/(nm·km) | -50±10 | -50±10 |
| 분산 @2000nm | ps/(nm·km) | -55±10 | -55±10 |
| 분산 기울기 @2000nm | ps/(nm2·km) | ~0 | ~0 |
| 정상화된 교신 (2m, @1550nm) | dB | 제1호 | ≤ -200 |
| 원심 지름 | μm | 2.1 | 2.1 |
| 클레이딩 지름 | μm | 1250.0±1.0 | 1250.0±20 |
| 코팅 직경 | μm | 2450.0±150 | 2450.0±150 |
| 코팅 재료 | ∙ | 아크릴레이트 | 아크릴레이트 |
| 증명 테스트 레벨 | kpsi | ≥100 kpsi (0.7 GN/m2) | ≥100 kpsi (0.7 GN/m2) |
높은 수치열개 섬유의 분산 ( 참조)
원심 지름 (수학적 개도) → 계산된 분산
