"편광 유지 PM-ESF-7/125"는 판다형 편광 유지 얼븀 도핑 광섬유를 지칭합니다.
구조 및 원리

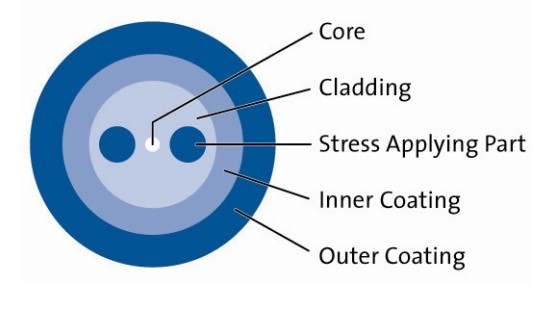

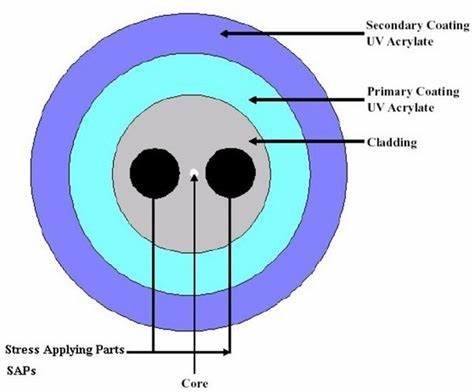

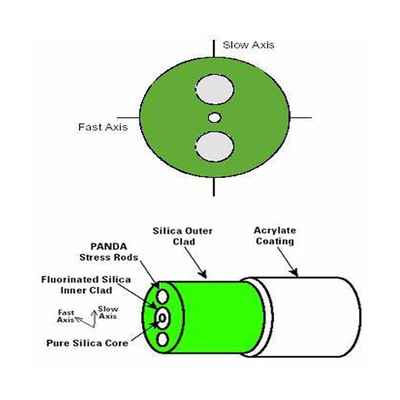

편광 유지 원리: PM-ESF-7/125는 판다형 편광 유지 광섬유에 속하며, 두 개의 대칭적인 응력 영역을 가지고 있습니다. 광섬유에 응력을 가함으로써 광섬유 내의 두 직교 편광 모드가 서로 다른 전파 상수를 갖게 되어 편광 유지 기능을 달성하고, 편광 모드 분산을 줄이며, 광파의 편광 상태가 전송 중에 기본적으로 변경되지 않도록 보장합니다.
도핑 특성: 이 광섬유는 얼븀 이온 도핑 농도가 높은 얼븀 도핑 광섬유입니다. 1530nm에서의 피크 흡수는 55dB/m에 달할 수 있으며, 광 신호 증폭과 같은 기능을 효과적으로 실현할 수 있습니다.
성능 매개변수 광학 매개변수
모드: 단일 모드 광섬유로, 광 신호가 단일 모드로 전송되도록 하여 모드 분산을 줄이고 신호 품질을 향상시킵니다.
복굴절: 복굴절 값은 ≥3.5×10⁻⁴입니다. 높은 복굴절은 광섬유가 빛의 편광 상태를 더 잘 유지하도록 합니다.
편광 누화: 1300nm 파장에서 편광 누화는 < -35dB/4m로, 광섬유가 서로 다른 편광 모드 간에 높은 격리도를 가지며 누화가 신호에 미치는 영향을 줄입니다.
2차 모드 차단 파장:
1460±60nm로, 광섬유가 작동 파장 범위 내에서 단일 모드 전송을 유지할 수 있도록 보장합니다.
치수 매개변수
코어 직경: 7.4 마이크론.
더 작은 코어 직경은 코어 내에서 빛의 전송을 제한하고 코어 내에서 빛과 도핑된 이온 간의 상호 작용 효율을 향상시키는 데 도움이 됩니다.
첫 번째 클래딩 직경: 125 마이크론으로, 코어에 대한 광학적 제한을 제공하여 코어 내에서 효율적인 빛 전송을 가능하게 합니다.
코팅 직경: 245 마이크론. 코팅은 외부 환경으로부터 광섬유를 보호하고 광섬유의 기계적 강도와 수명을 향상시킬 수 있습니다.
기타 매개변수
작동 파장 범위: 1530-1625nm.
이 파장 범위 내에서 광섬유는 우수한 광학적 성능을 달성할 수 있으며, 광 통신 및 광 감지와 같은 다양한 응용 분야에 적합합니다.
개구수: 0.15. 개구수는 광섬유가 빛을 수집하고 전송하는 능력을 결정하며, 이 값은 광섬유가 다른 광학 장치와 잘 결합될 수 있도록 합니다.
인장 시험 레벨: 100kpsi (0.7GPa)로, 광섬유가 높은 기계적 강도를 가지며 특정 인장 및 압축력을 견딜 수 있음을 나타냅니다.
특징
높은 변환 효율: 높은 얼븀 이온 도핑 및 독특한 기술 설계를 통해 높은 펌프 변환 효율을 가지며, 펌프 광을 신호 광으로 효과적으로 변환하여 광 증폭기 및 기타 장치의 성능을 향상시킬 수 있습니다.
우수한 편광 특성:
편광 유지 광섬유로서 빛의 편광 상태를 잘 유지하여 편광된 빛을 필요로 하는 응용 분야에 안정적인 편광 출력을 제공합니다.
우수한 빔 품질: 좁은 선폭과 높은 빔 품질의 레이저 출력을 달성할 수 있으며, 레이저 가공 및 레이저 거리 측정과 같이 빔 품질에 대한 요구 사항이 높은 응용 시나리오에 적합합니다.
높은 신뢰성:
NuCoat FA™ 코팅 기술을 채택하여 우수한 환경 간섭 방지 능력을 갖추고 있으며,
극한 환경에서도 오랫동안 안정적으로 작동하여 광섬유의 신뢰성과 수명을 향상시킵니다.
