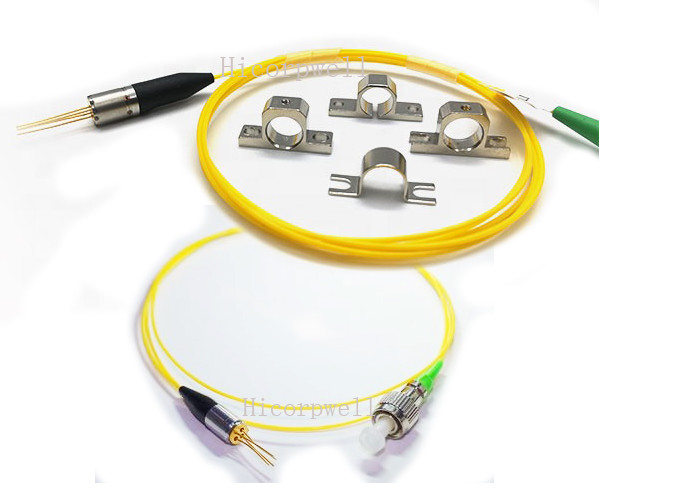

PMF 후지카라 포라라이제이션 유지 섬유 점퍼 피그테일 0.9 Sleeve FC 섬유

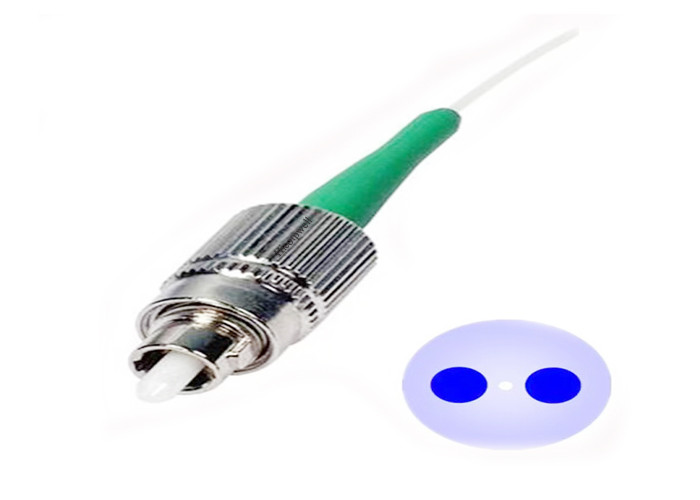

히코어웰 레이저의 판다 PM 섬유 패치 코드 피그테일은 일본의 후지카라 판다 PM 섬유를 사용합니다.

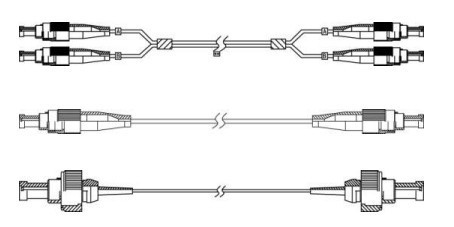

우리는 핑테일 점퍼를 생산할 수 있습니다. 길이는 고객 요구 사항에 따라 사용자 정의 될 수 있습니다.
0.9 케이스, 2.0 케이스, 3.0 케이스 여러 스타일로 만들 수 있습니다.
[기능]
정확한 굴절 지수 프로필
잘 잘라봤어
수직과 수평이 잘 맞습니다.
뛰어난 광학 성능
[특정]
제품명: PM FC 섬유
섬유 종류: 점퍼 / 피그테일 (선택)
섬유 길이: 1m / 2m (선택)
3절대 최대 등급 (Tc=25°C)
| 매개 변수 | 기호 | 등급 | 단위 |
| LD 작동 전류 | 만약 ((LD) | 제1 + 20 | mA |
| LD 역전압 | Vr(LD) | 2.0 | v |
| PD 작동 전류 | 만약 ((PD) | 2 | mA |
| PD 역전압 | Vr(PD) | 15 | V |
| 작동 온도 | 위쪽 | -40~+85 | °C |
| 저장 온도 | Tstg | -40~+85 | °C |
| 용접 온도 | 츠드 | 260/10 | °C/S |
4. (Tc=25oC) 광학 및 전기적 특성
| 매개 변수 | 기호 | 분 | 종류 | 맥스 | 단위 | 시험 상태 |
| 임계 전류 | 제1번 | 5 | 15 | mA | CW | |
| 전압 | Vop | 1.1 | 1.6 | V | CW,If=Iop | |
| 광출력 | Pf | 0.2 | 2.0 | mW | CW,If=Ith+20mA | |
| 중앙 파장 | λc | 1547 | 1550 | 1553 | nm | CW,P0 = Pf |
| 상승/하락 시간 (10~90) % | Tr/Tf | 0.4 | nS | If=Ith,Po=Pf(10-90) % | ||
| 모니터 전류 | 난 | 0.1 | 1 | mA | CW,P0 = Pf | |
| 용량 PD | CPD | 10 | 15 | PF | VRD=5V | |
| 암흑 전류 PD | 아이디 | 1 | nA | VRD=5V | ||
| 사이드 모드 억제 비율 | SMSR | 30 | 35 | dB | CW,Po=5mW |
광선 전력 설계에서 고객의 요구에 따라, 측면 모드 억제 비율은 DFB 레이저 모듈에만 적용됩니다.

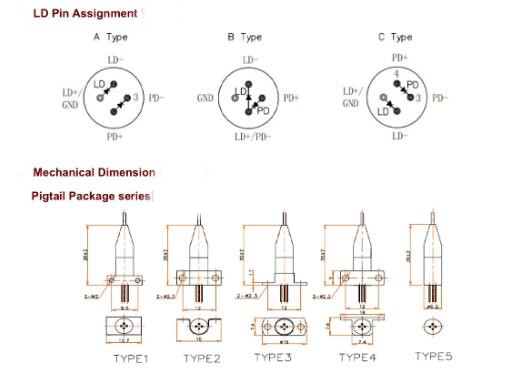

5- LD PINASIGNMENT

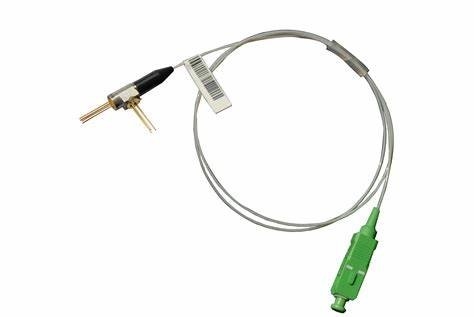

6구매 정보BLLD-XXX-XXXX-XXX 코아시얼 패키지 레이저 다이오드
| ∆X | X | X | ∆X | X | X | X | ∆X | X | X | |
| 패키지 종류 | 연결기 타입 |
패키지 시리즈 |
LD 타입 | 파장 | 전력 |
PD Conn 엑터 핀 |
날짜율 | 격리기 | A&V ROHS | |
| 섬유 | 레크 | |||||||||
|
P:섬유
R:용기 |
F:FC/UPC S:SC/UPC T:ST/PC FA:FC/APC SA:SC/APC N: NO |
A:FC-1 B:FC-2 C:FC-3 D:SC E:ST |
11형 22형 33형 44형 55형 아니:R |
D:DFB LD
F:FP LD |
311310nm 551550nm 511510nm 531530nm 571570nm |
05:0.5mW 10:1.0mW 20:2.0mW 30:3.0mW 40:4.0mW |
A:A형 B:B형 C:C형 |
1:1.25Gb/s 2:2.5Gb/s |
G: 격리기
NO:아무 것도 없습니다 |
R: ROHS를 통과합니다
NO:아무 것도 없습니다 |
부문 번호는 PFA2-F3110A-1GR, 이것은 라세트 다이오드가 FP라고 뜻합니다. LD의 파장은 1310nm입니다.
