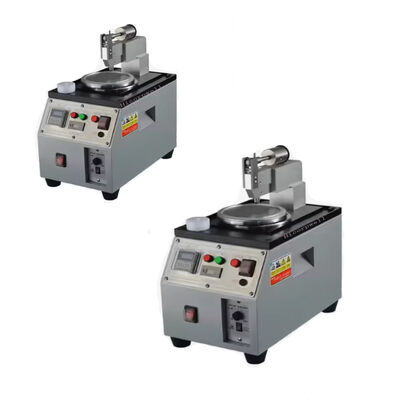

광섬유 커넥터 연마기는 광섬유 커넥터 페룰의 미세 연삭 및 표면 마감을 위해 설계된 특수 정밀 광학 장치입니다. 광섬유 패치 코드, 피그테일 및 광통신 부품의 대량 생산에 핵심적인 장비입니다. 커넥터 끝면을 정밀하게 연마함으로써 표면 흠집, 수지 잔여물 및 불균일한 곡률을 제거하여 삽입 손실(IL) 및 반사 손실(RL)을 포함한 주요 광학 성능 매개변수를 최적화하고 안정적이고 저손실 광 신호 전송을 보장합니다. FTTH 구축, 데이터 센터 배선, 광학 장치 제조 및 통신 엔지니어링 프로젝트에 널리 적용되며, 전통적인 수동 연마를 대체하여 표준화되고 반복 가능하며 높은 수율의 연마 결과를 제공합니다.

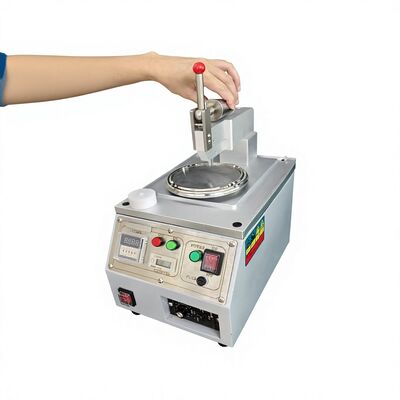

작동 원리
기계식 정압 궤도 연마 기술을 채택합니다. 전용 연마 지그에 여러 개의 광섬유 커넥터를 고정하고 제어 가능한 압력, 속도 및 시간을 사용하여 사전 설정된 연마 궤적을 실행합니다. 다양한 입도의 연마 필름을 사용한 점진적인 연삭을 통해 페룰 끝면의 잔여 접착제, 섬유 버, 표면 결함을 제거합니다. 전체 공정은 일관된 끝면 곡률, 완벽한 섬유 코어 평탄도 및 초평활 표면 마감을 달성하여 산업용 UPC 및 APC 연마 표준을 충족합니다.
핵심 제품 특징
1. 안정적인 연마 구조
전문적인 4점 또는 중앙 압력 구조를 갖추고 있습니다. 4점 압력 설계는 작동 중 점프나 편차 없이 균일하고 안정적인 압력 분포를 제공하여 끝면 3D 매개변수(곡률 반경, 정점 오프셋, 섬유 높이)의 일관성을 효과적으로 개선하고 장기적인 배치 생산을 지원합니다.
2. 넓은 호환성
SC, LC, FC, ST와 같은 주류 단일 섬유 커넥터와 다중 코어 MPO/MTP 커넥터를 지원합니다. 사용자 정의 가능한 지그 및 공정 프로그램은 다양한 커넥터 사양에 맞춰 일반적인 민간 통신 및 고밀도 데이터 센터 광 연결 시나리오를 포괄합니다.
3. 조절 가능한 지능형 매개변수
연마 압력, 실행 속도, 처리 시간 및 작동 상태의 실시간 디스플레이를 갖춘 디지털 제어 시스템을 통합합니다. 모든 공정 매개변수는 자유롭게 조절할 수 있으며 사용자 정의 사전 설정으로 저장할 수 있습니다. 작업자는 UPC/APC 연마 모드를 신속하게 전환하여 다른 생산 표준에 맞출 수 있습니다.
4. 고효율 및 고수율
수동 연마에 비해 자동 배치 연마 모드는 생산 효율성을 크게 향상시킵니다. 단일 작업으로 12~48개의 커넥터를 동시에 처리할 수 있으며 안정적인 완제품 품질 관리율을 제공하여 인건비와 작업자에 대한 기술 의존도를 효과적으로 줄입니다.
5. 내구성 및 낮은 유지보수
고강성 금속 프레임과 정밀 전송 부품을 채택하여 안정적인 작동, 저소음 및 긴 서비스 수명을 특징으로 합니다. 모듈식 구조 설계는 일상적인 청소, 소모품 교체 및 장비 유지보수를 단순화하여 생산 중단 시간을 줄입니다.
연마 품질 표준
전문적인 연마 후 커넥터 끝면은 흠집, 구멍 및 먼지 잔여물이 없습니다. 국제 산업 표준을 완벽하게 준수합니다: 초저 삽입 손실 및 고반사 손실을 갖춘 UPC 끝면; APC 각진 끝면은 반사광을 효과적으로 억제하여 고정밀 광 신호 전송 시나리오에 완벽하게 적응하고 끝면 처리 불량으로 인한 신호 간섭 및 감쇠를 방지합니다.
주요 응용 분야
광섬유 패치 코드 및 피그테일의 대량 생산, 광 수동 부품의 처리 및 사용자 정의, FTTH 엔지니어링 지원 생산, 데이터 센터 광 배선 부품 처리, 통신 기지국 프로젝트의 통신 광 커넥터 품질 마감에 널리 사용됩니다.

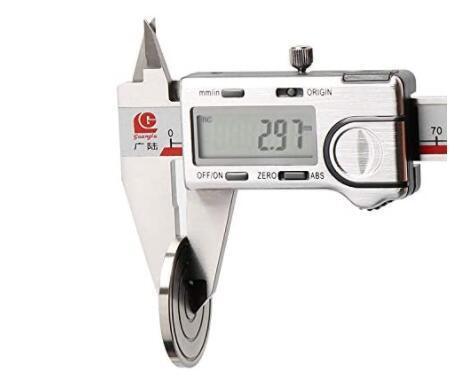

특징
* 2.5mm 및 1.25mm PC 끝면 연삭용 광섬유 페룰, 예: FC, SC, ST/LC 등
* 고품질 마감 스테인리스 스틸로 제작되어 단단하고 내마모성이 뛰어납니다.
* 내외부 둥근 모서리는 수동 조작을 용이하게 하도록 설계되었습니다.
* 처리 크기가 정교하고 매끄럽고 버가 없어 연삭 효과를 보장합니다.
* 가볍고 작아 휴대하기 쉽습니다.
설명
교체 또는 용접이 허용되지 않는 조건에서 손상된 (흠집 및 균열 포함) 테일 파이버 끝면
다양한 기능의 광학 장치 (레이저, 트랜시버, 변조기, 광 스위치, 증폭기, 보상기 등)

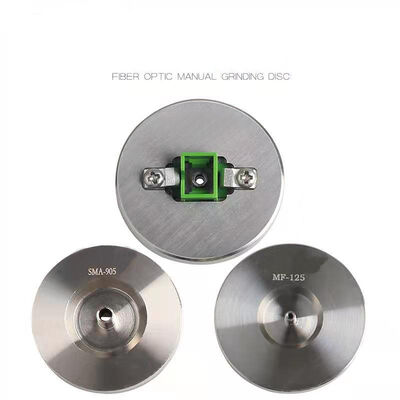

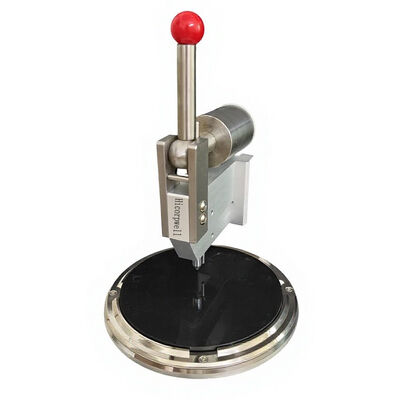

광섬유 수동 연삭 디스크 광섬유 끝면 수리용 수동 연삭 디스크는 빠르고
간단하며 효율적인 현장 끝면 수리 도구입니다.
사양
1. 타이머: 오므론 회전, 키 디지털 타이머, 임의 타이밍
2. 적합: φ2.5mm PC,APC:FC,SC,ST；φ1.25mmPC,APC:LC,MU,MT,mini-MT,MT-RJ；
PC,APC:MPO,MTP,MPX；피그테일；광섬유 배열；PLC
3. 코어: 18 20 24
4. 표준 광섬유 커넥터: FC/UPC,SC/UPC,ST/UPC,LC/UPC,MU/UPC,
FC/APC,SC/APC,MT-RJ,E2000 등
5. 커넥터 삽입 손실: ≤0.2dB(SM),≤0.15dB(MM)
6. 반사 손실: ≥50dB(PC),≥60dB(APC)
7. 곡률 반경: PC:10～25mm(φ2.5mm),7～25mm(φ1.25mm),APC:5～12mm
8. 반복 손실: ≤0.1dB；교환 손실: ≤0.2dB
