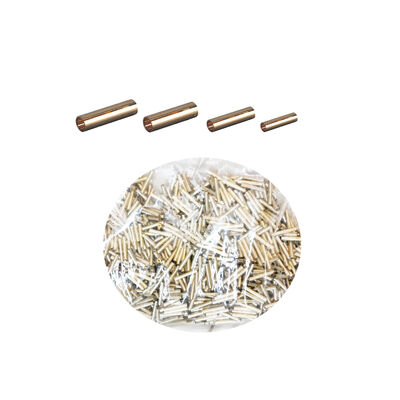

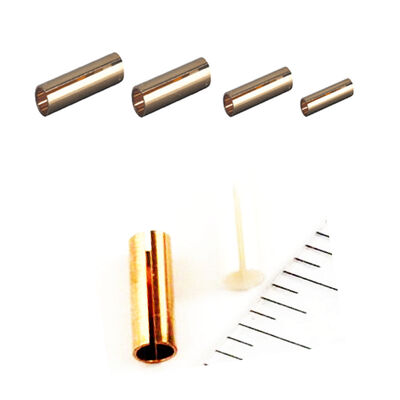

광섬유 표준 SC/FC/ST 커넥터용 보호 인광 청동 슬리브. 인광 청동 슬리브는 스탬핑 및 선삭 공정을 통해 중간 정도의 정밀도를 달성하며, 금속 특성으로 인해 공차 변동을 수용하기 위한 약간의 치수 조절이 가능하여 경쟁력 있는 가격으로 광범위한 호환성을 보장합니다.
광섬유 통신 시스템은 종종 열악한 환경(예: 실외 FTTX 캐비닛, 습도 또는 먼지가 많은 산업 현장)에서 작동합니다. 세라믹 재료는 부식에 강하지만 다공성 미세 구조는 시간이 지남에 따라 습기나 오염 물질을 흡수하여 장기적인 안정성에 영향을 미칠 수 있습니다.
| 매개변수 | 값 |
|---|---|
| 외경 크기 | SC: 2.499±0.0005, LC: 1.249±0.0005 |
| 내경 크기 | 맞춤형 |
| 동심도 | SM ≤1.0μm, MM ≤4.0μm |
| 길이 | SM 10.5±0.05, MM 10.5±0.1, LC: 6.4+0.1 |
| 페룰 유형 | SC/LC/APC/맞춤형 |
| 재질 | 이산화 지르코늄 |
| 단면 | 원추형/계단형/평면형 |
| 색상 | 흰색 |
| 샘플 | 무료 |
| 유형 | SC | LC | MU | APC | 단위 |
|---|---|---|---|---|---|
| 외경 크기 (mm) | SM: 2.4999±0.0005 MM: 2.4999±0.001 |
SM: 2.4999±0.0005 MM: 1.249±0.001 |
1.249±0.0005 | 2.499±0.0005 | φd±0.0005 |
| 내경 크기 (mm) | SM: d±0.001 MM: d±0.002 |
SM: d±0.001 MM: 0.126±0.004 |
d±0.001 | d±0.001 | d±0.001 |
| 동심도 (μm) | SM: ≤1.0 MM: ≤4.0 |
SM: ≤1.0 MM: ≤4.0 |
≤1.0 | ≤1.0 | 맞춤형 |
| 길이 (mm) | SM: 10.5±0.05 MM: 10.5±0.05 |
6.4+0.1 | 6.5±0.05 | 10.5±0.05 | L±0.05 |
페룰은 광섬유 커넥터 및 광섬유 패치 코드의 가장 중요한 구성 요소입니다. 페룰은 플라스틱, 스테인리스강 또는 세라믹(지르코니아)으로 만들 수 있지만, 대부분의 광섬유 커넥터는 낮은 삽입 손실, 뛰어난 강도, 작은 탄성 계수, 제품 특성의 쉬운 제어 및 환경 변화에 대한 강한 저항성을 포함한 바람직한 특성으로 인해 세라믹(지르코니아) 재료를 사용합니다.
ST, FC 및 SC 광섬유 커넥터의 외경(OD) 세라믹(지르코니아) 페룰 크기는 φ2.5mm이며, MU 및 LC 광섬유 커넥터 버전의 경우 φ1.25mm입니다. OD 세라믹(지르코니아) 페룰 크기는 ±0.0005mm의 공차 수준으로 정밀합니다. 내경(ID) 세라믹 페룰 크기는 광통신 부품에 사용되는 단일 모드 페룰의 경우 동심도 0.001mm, 편심도 0.0005mm의 정밀도를 가집니다.
LAN 및/또는 SAN 애플리케이션에 사용되는 다중 모드 페룰의 경우, OD 세라믹 페룰 크기는 ±0.001mm의 공차 수준으로 정밀하며, 내경(ID)은 동심도 0.003mm, 편심도 0.004mm의 정밀도를 가집니다.
포장: 상자, 나무 상자 또는 고객 요구 사항에 따라
배송 시간: 보증금 수령 후 15-25일 (툴링 제작 시간 포함)
