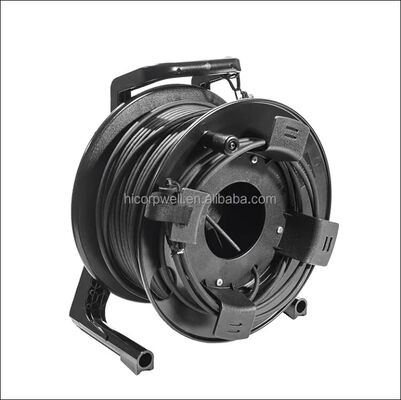

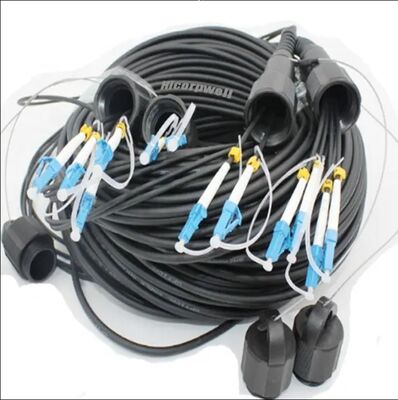

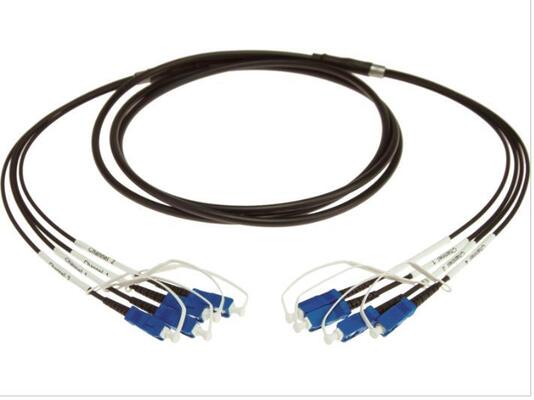

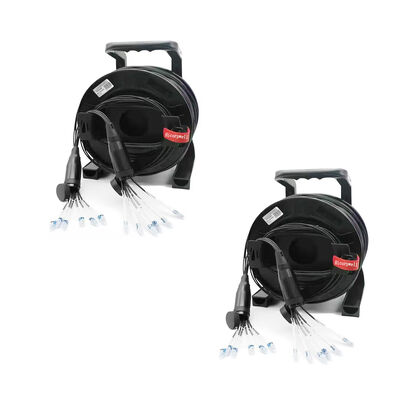

신뢰할 수 있는 장치 간 신호 라우팅을 위해 설계된 맞춤형 SC UPC 200M TPU 절연 패치 코드입니다. 이 단심 광섬유 케이블은 TPU 절연 기능을 갖추고 있으며 FC, SC, LC 및 ST를 포함한 다양한 커넥터 유형과 PC, UPC 및 APC 페룰 옵션을 사용할 수 있습니다.
LC: SC의 절반 크기인 소형 커넥터
ST: 트위스트 잠금 커플링이 있는 빠른 해제 베이요닛 스타일 커넥터
FC: 나사산 배럴 하우징이 있는 고정 연결
SC: 사각형 디자인의 범용 푸시/풀 스타일 커넥터
PC (물리적 접촉): 곡면 끝면으로 공극 제거
UPC (초물리적 접촉): 우수한 표면 마감을 위한 확장 연마
APC (각도 물리적 접촉): 8도 각도 끝면으로 빡빡한 연결
| 매개변수 | 단위 | LC/SC/ST/FC |
|---|---|---|
| SM(9/125) | MM(50/125 또는 62.5/125) | PC/UPC/APC/PC |
| 삽입 손실 | dB | ≤0.3 / ≤0.2 / ≤0.3 / ≤0.2 |
| 반사 손실 | dB | ≥45 / ≥50 / ≥60 / ≥35 |
| 교환성 | dB | ≤0.2 |
| 반복성 | dB | ≤0.2 |
| 내구성 | 시간 | >1000 |
| 작동 온도 | °C | -40~75 |
| 보관 온도 | °C | -45~85 |
| 매개변수 | 사양 |
|---|---|
| 커넥터 끝 A/B | LC, SC, FC, ST 또는 지정 |
| 케이블 직경 | 4.0mm / 7.0mm / 8.0mm |
| 재킷 재질 | TPU |
| 광섬유 코어 | 4, 8, 12 또는 지정 |
| 모드 | 단심 모드 / 다심 모드 |
| 작동 파장 | 1310/1550nm (SM) / 850/1310nm (MM) |
| 연마 | UPC / APC / UPC |
| 삽입 손실 (최대) | 1.5dB / 1.0dB |
| 반사 손실 (최소) | 50dB / 35dB |
| 기계적 특징 | 플러그: ≤1000N (메인 케이블) 소켓: ≤100N (분기 케이블) |
| 등급 | IP68 |
| 결합 시간 | 500 분 |
| 내구성 (최대) | 0.2dB |
| 반복성 (최대) | 0.5dB |
| 작동 온도 | -40°C ~ +85°C |
| 보관 온도 | -40°C ~ +85°C |
