광섬유 2 코어

1 킬로미터
MOQ
협상 가능
가격
광섬유 2 코어
풍모 갤러리 제품 설명 따옴표를 요구하십시오
풍모
제품 사양
폼 팩터: Gyta 유리 광섬유 케이블
섬유 번수: 2-288
페인트 코트 색상: 블랙
섬유 소재: 도핑된 실리카
길이: 릴 당 1000m -1000m
적용: 야외 통신
정적인 휨 반지름: 10*케이블 직경
재킷 소재: LSZH/PVC
기본 정보
원래 장소: 중국
브랜드 이름: HICORPWELL
인증: IEC 60794-2-10/11
모델 번호: Gyta 유리 광섬유 케이블
결제 및 배송 조건
포장 세부 사항: 우드 드럼, 류가든지 여지가있는 아이언-우드 드럼
배달 시간: 0 일
지불 조건: 웨스턴 유니온, L/C (신용장), 전신환
공급 능력: 주당 500km
제품 설명

광섬유 2 코어 0



2핵 및 4핵 테플론 오일 우물 고온 광 케이블 및 고온 저항

오일 우물을 감지하기 위한 탐지 센서 온도 측정 광섬유

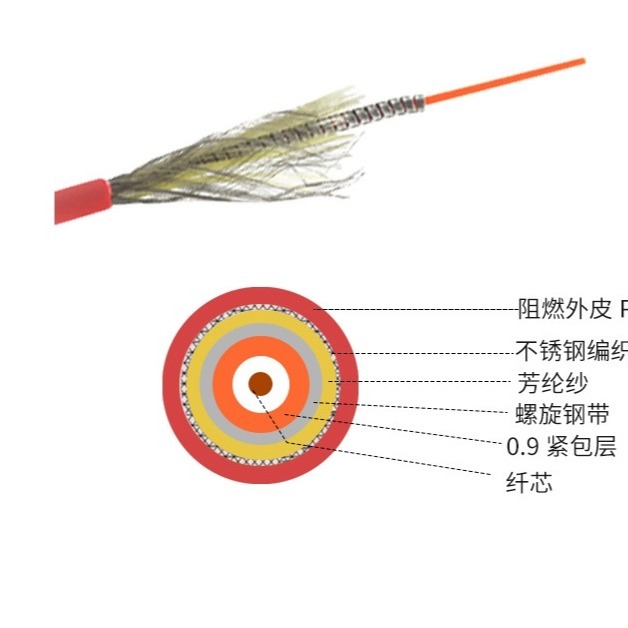

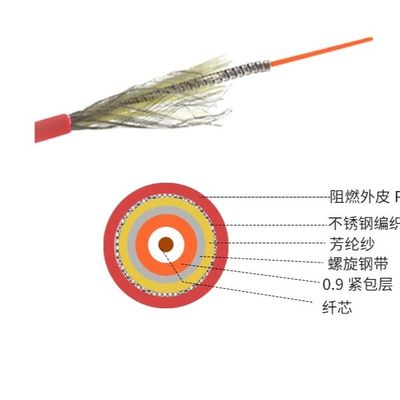

구조 와 재료



  • 광섬유: 보통 폴리아미드 고온 광섬유로 만들어지며, 고온 저항성과 광학적 특성이 뛰어나다.고온 환경에서 광적 신호의 안정적인 전송을 가능하게 하는.
  •
  • 클레이딩 레이어: 일반적으로 폴리테트라플루오레틸렌 (테플론) 층으로 코팅됩니다. 테플론은 뛰어난 고온 저항성, 부식 저항성, 물 저항성 및 전기 단열성을 가지고 있습니다.광섬유를 가혹한 외부 환경으로부터 보호합니다..
  •
  • 강화층: 케블러 및 다른 재료는 중간에 강화 층으로 사용되며 광 케이블의 기계적 강도를 향상시키고 긴장, 진압,그리고 굽는, 그리고 석유 우물의 복잡한 하구 환경에서 쉽게 손상되지 않도록합니다.
  •
  • 외면: 외부 껍질 은 또한 폴리테트라플루로 에틸렌 을 사용 하여 더 많은 보호 를 제공 하여 전체 광 케이블 을 유연 하고 부식 저항력 을 갖추고 있어 편리 한 건설 및 설치 를 가능하게 한다.



케이블 매개 변수
부문
사양
섬유수
2~24
염색 코팅 섬유
차원
260μm±15μm
색상
파란색, 주황색, 녹색, 갈색, 회색, 흰색
용체 튜브 차원 2.10mm±0.05mm
차원
2.10mm±0.05mm
소재
PBT
색상
자연
힘의 일원
직경
10.0mm
소재
철강
외장
차원
80.0mm±0.1mm
소재
PE
색상
검은색



다른 주요 매개 변수 FYI:



케이블 종류

섬유수

튜브

필러

케이블 직경 mm

케이블 무게 kg/km

긴/단기 팽창 강도 N

분쇄 저항 단기/장기 N/100mm

굽기 반지름 정적/동적

GYTA53-2-6

2-6

1

5

14.5

209

1000/3000

1000/3000

10D/20D

GYTA53-8-12

8-12

2

4

14.5

209

1000/3000

1000/3000

10D/20D

GYTA53-14-18

14-18

3

3

14.5

209

1000/3000

1000/3000

10D/20D

GYTA53-20-24

20~24

4

2

14.5

209

1000/3000

1000/3000

10D/20D

GYTA53-26-30

26-30

5

1

14.5

209

1000/3000

1000/3000

10D/20D

GYTA53-32-36

32-36

6

0

14.5

209

1000/3000

1000/3000

10D/20D

GYTA53-38-48

38-48

4

1

15.4

234

1000/3000

1000/3000

10D/20D

GYTA53-50-60

50~60

5

0

15.4

234

1000/3000

1000/3000

10D/20D

GYTA53-62-72

62-72

6

0

15...9

244

1000/3000

1000/3000

10D/20D

GYTA53-74-84

74-84

7

1

18

297

1000/3000

1000/3000

10D/20D

GYTA53-86-96

86-96

8

0

18

297

1000/3000

1000/3000

10D/20D

GYTA53-98-108

98-108

9

1

19.4

338

1000/3000

1000/3000

10D/20D

GYTA53-110-120

110-120

10

0

19.4

338

1000/3000

1000/3000

10D/20D

GYTA53-122-132

122-132

11

1

21.3

392

1000/3000

1000/3000

10D/20D

GYTA53-134-144

134-144

12

0

21.3

392

1000/3000

1000/3000

10D/20D

GYTA53-146-216

146-216





21.3

395

1000/3000

1000/3000

10D/20D


























여기에 2 코어 및 4 코어 테플론 오일 우물 고온 광 케이블에 대한 관련 소개
석유 우물을 감지하기 위한 고온 감지 센서와 온도 측정 광섬유:


작동 원칙



라만 산란 원리에 근거하여, 레이저 펄스가 광섬유에서 전파될 때, 그것은 광섬유 분자와 상호 작용하여 스토크스 및 반 스토크스 광 신호를 생성합니다.반 스토크스 빛의 강도는 온도와 함께 변합니다.이 신호를 분석함으로써, 시스템은 온도를 정확하게 측정할 수 있을 뿐만 아니라 광학적 시간차를 통해 비정상적인 점을 찾아낼 수 있습니다.


성능 특성



  • 고온 저항성: 200°C 이하 또는 300°C 이하의 온도에도 견딜 수 있으며, 석유 우물 내의 저굴 환경의 고온 요구 사항을 충족시킵니다.
  • 부식 저항성: 테플론과 같은 물질은 탄화수소와 같은 석유 우물에서의 다양한 화학 물질의 침식에 견딜 수 있는 좋은 부식 저항성을 가지고 있습니다.
  • 방해 방지: 광섬유 자체는 전자기 간섭에 면역합니다.석유 우수의 강한 전자기 환경에서 안정적인 작동을 가능하게 하고 측정 데이터의 정확성과 신뢰성을 보장합니다..
  • 고정밀 측정: 최대 ±0.5°C 또는 더 높은 정확도로 고정도 온도 측정을 달성 할 수 있으며, 석유 우물 아래 구멍의 미묘한 온도 변화를 신속하게 파악 할 수 있습니다.석유 우물 생산에 대한 정확한 데이터 지원.
  • 장거리 모니터링: 채널 당 최대 모니터링 거리는 16km 또는 더 오래 도달 할 수 있으며 대규모 석유 우물 모니터링에 적합합니다.그리고 석유 우물에서 다양한 깊이의 온도 모니터링을 가능하게 합니다..
  •

적용 시나리오



  • 석유 우물 온도 모니터링: 석유 우물에서 온도 변화의 실시간 모니터링은 석유 엔지니어가 석유 우물의 생산 상태를 이해하는 데 도움이됩니다.석유층의 온도 분포와 석유가스-물 인터페이스의 변화를 판단하는 것, 생산 전략을 적시에 조정하고 석유 회수 효율을 향상시키기 위해
  • 기름 우물 결함 진단: 오일 우물에서 유출 튜브 및 껍질 손상과 같은 잠재적 인 결함을 탐지하기 위해 비정상적인 온도를 모니터링합니다.그리고 재해의 발생과 확산을 방지하기 위해 복구에 대한 적절한 조치를 취합니다..
  • 수저 동적 모니터링: 저수지의 온도 변화의 장기적인 모니터링, 저수지의 역학적 특성을 분석하여 저수지의 개발과 관리를 위한 중요한 기초를 제공,그리고 저수지 이용 계획의 최적화.
  •

선택 및 설치



  • 선택: 원유 우물의 특수한 환경 조건 (온도, 압력, 부식 등), 모니터링 요구 사항 (정확성, 거리 등) 및 예산적절한 코어 번호를 선택합니다 (2 코어 또는 4 코어), 석유 우물 감지 광 케이블의 사양 및 성능.
  • 설치: 설치 과정에는 광케이블 하구의 올바른 배치와 고정, 과도한 긴장, 구부러짐을 피하는 전문 기술과 장비가 필요합니다.또는 광케이블의 진압동시에, 안정적인 신호 전송을 보장하기 위해 광 케이블과 우물 헤드 장비, 모니터링 시스템 등을 연결하는 것에주의를 기울여야합니다.

광섬유 2 코어 1광섬유 2 코어 2광섬유 2 코어 3광섬유 2 코어 4
