케이블 동축 케이블 통신 케이블 RG59/U, RG6/U와 비디오 애플리케이션을 위한 RG11/U 동축 케이블

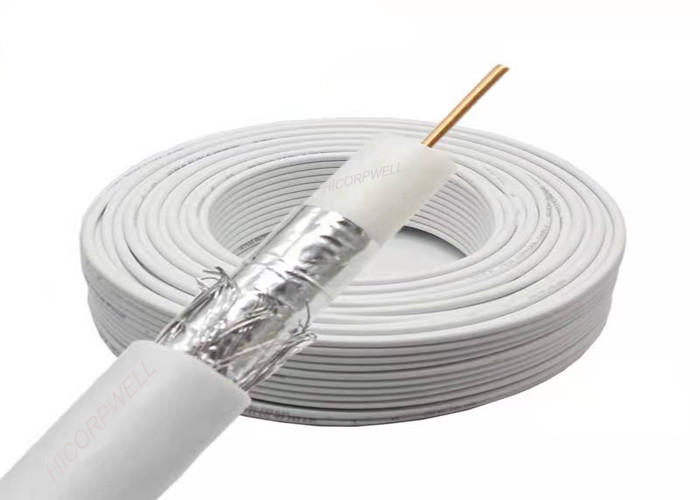

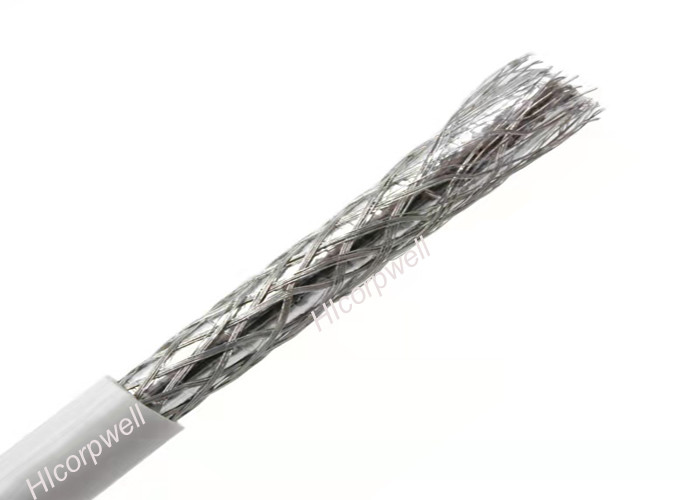

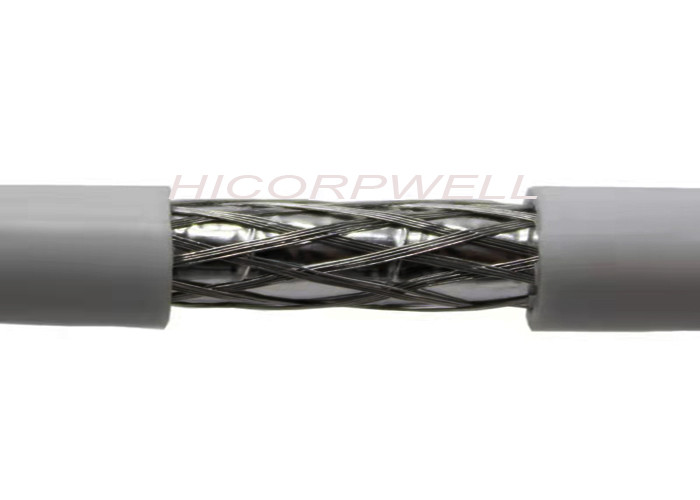

동축 케이블은 절연층에 둘러싸여 있고 모두 차폐, 일반적으로 우븐 금속선 끈과 금속성 테이프의 1 내지 4 층에 의해 에워싼 안쪽 도선 (보통 고체 구리, 가닥 구리 또는 구리 도금 강철 전선)을 사용하여 전기 신호를 수행합니다.
동축 설계의 장점은 외부 전도체의 차동 모드와 안쪽 도선 위의 똑같은 밀고당김전류와 내부와 함께, 신호의 전기이고 자기장은 차폐 밖에 있는 작은 누설로, 유전체로 제한된다는 것입니다.
같지 않은 전류가 받는 참을 수 있는 한계에 여과되서 제거되면, 더 케이블 밖에 있는 또한, 전기이고 자기장은 신호 내부 더 케이블을 방해하는 것으로부터 주로 유지됩니다.

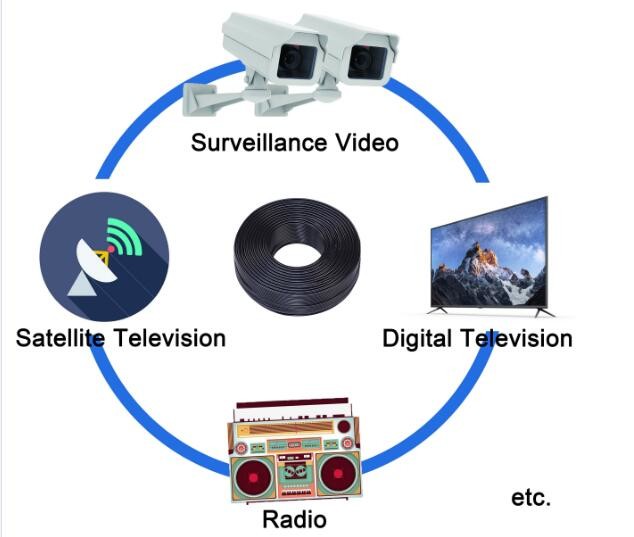

동축 케이블의 공통 응용은 비디오와 CATV 배포를 포함합니다,
RF와 마이크로파 전송과 컴퓨터와 장데이터 연결
더 케이블은 외부 절연 재킷에 의해 보호받습니다. 정상적으로, 차폐의 외곽은 접지퍼텐셜에 유지되고 신호 휴대 전압이 중앙 컨덕터에 적용됩니다.
이 특성은 동축이 그것, 약한 신호를 옮기기 위한 양쪽이 환경부로부터, 그리고 더 강한 전기 신호를 위해 간섭을 허용할 수는 없다고 좋은 선택에게 전보를 치게 합니다, 그것이 인접 구조 또는 회로에 방출하거나 결합할 수 없아야 합니다. 다수 차폐와 더 큰 직경 케이블과 케이블은 더 적은 누출을 가지고 있습니다.
| 차원 : | ||||||
| 모델 | 521 | 621 | 721 | 821 | 921 | 942 |
| 항목 | RG59 | Rg58 | Rg6 | Rg7 | Rg11 | RG59+2C |
|
내부의 재료 관리인 |
CCS | CCS | CCS | CCS | CCS | CCS |
|
내부의 지름 관리인(MM) |
0.81±0.02 | 19*0.2±0.01 | 1.00±0.02 | 1.29±0.02 | 1.63±0.02 | 0.81 |
| 유전체의 재료 | 거품 페이 | 거품 페이 | 거품 페이 | 거품 페이 | 거품 페이 | 거품 페이 |
| 유전체(MM)의 지름 | 3.66±0.15 | 2.95 | 4.57±0.01 | 5.72 | 7.11 | 3.7 |
| 차폐의 재료 |
ALfoil+AI 브딩 |
BC / TC 브딩 |
ALfoil+AI 브딩 |
ALfoil+AI 브딩 |
ALfoil+AI 브딩 |
ALfoil+AI 브딩 |
|
외부적인 1번째의 지름 관리인(MM) |
3.90 | 4.90 | 5.90 | 7.52 | 3.9 | |
|
외부적인 2번째의 지름 관리인(MM) |
4.12 | 5.00 | 7.80 | 4.3 | ||
| 재킷의 재료 | PVCPE | PVCPE | PVCPE | PVCPE | PVCPE | PVCPE |
| 재킷의 지름 | 6.30 | 4.95 | 6.90 | 8.10 | 10.16 | 11.5*6.00mm |
