제품 설명

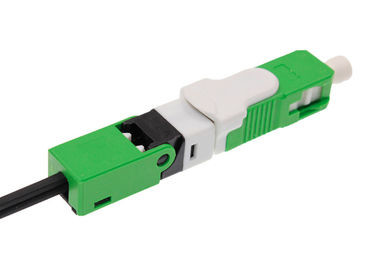

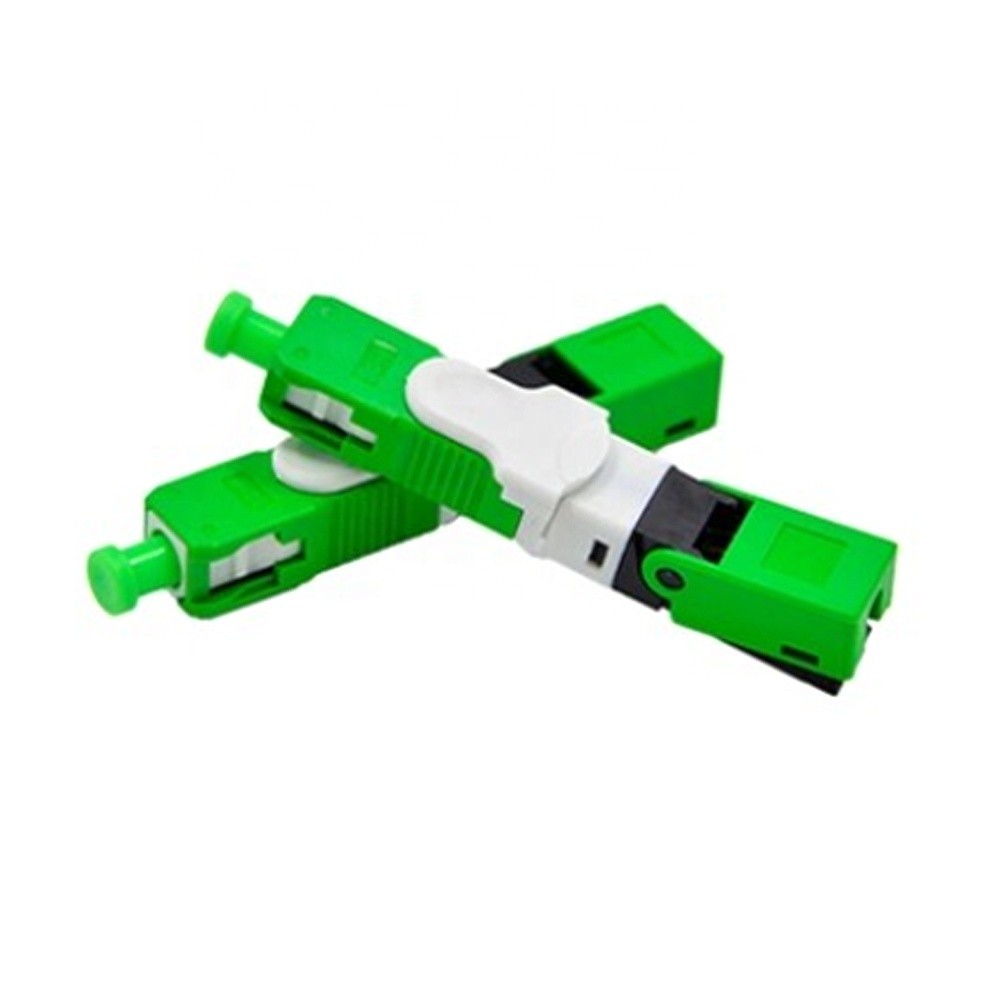

SC/APC 빠른 연결관은 전 닦은 공장, 완전하게 분야 설치할 수 있는 연결관입니다
분야에서 닦기 손을 위한 필요를 삭제하십시오. 입증된 기계 결합 기술 지키기
정밀도 섬유 줄맞춤은, 공장 섬유 그루터기와 소유 색인 일치 젤을 전 쪼갰습니다
싱글모드 다중 상태 광섬유에 즉시 저손실 종료를 제안하기 위하여 결합하십시오.
현장 조립 연결관 시리즈는 이미 건물 안쪽에 광학적인 배선을 위한 대중적인 해결책입니다
그리고 랜 & CCTV 신청을 위한 그리고 FTTH의 확장을 가진 지면은, 이미에 증명하고 있습니다
재직자, 자치제, 공용품 & 대안 운반대에 의하여 선택의 연결관있으십시오.

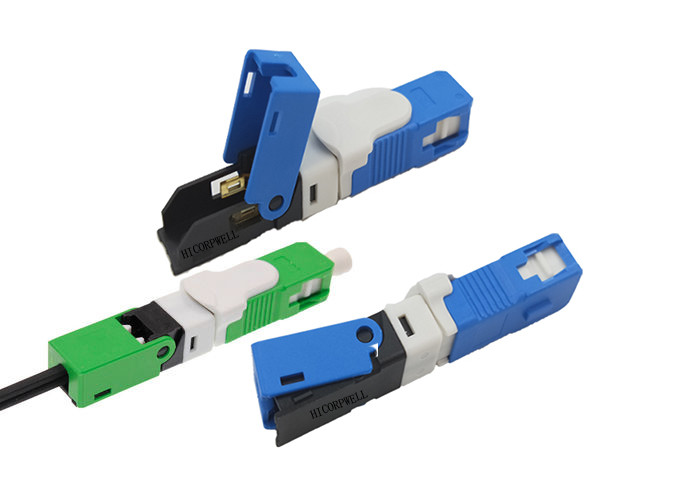

우리의 현장 조립 광 커넥터 시리즈는 지금 SC, LC, 또는 FC 이체에서 유효합니다,
250um에 900um, 및 2.0mm, 3.0mm 직경 단일 모드 및 다중 상태 섬유 음식을 장만 타자를 칩니다,
다중 상태 62.5/125um 및 다중 상태 50/125um를 포함하여.
싱글모드 버전은 SPC 또는 APC 깃봉에 유효합니다.
FTTH를 위해 디자인된 광섬유 빠른 연결관은 집합에서 이용된 섬유 연결관의 신세대입니다.
그것이 열리는 교류를 제공하고 그의 광학 및 기계적인 명세 제품의 유형을 미리 틀에 넣어 만들ㄹ 수 있습니다,
표준 광섬유 연결관을 만납니다.
그것은 임명을 위한 고품질과 고능률을 위해 디자인됩니다.
주름을 잡기 위치의 구조는 유일한 디자인이 아니, 무엇이든을 닦기 접착제로 붙이기 필요로 하지 않습니다
소모품.
품목 | 모수 | |
케이블 범위 |
3.0 x 2.0 mm 그리고 1.6*2.0mm 활 유형 하락 케이블 |
|
크기: | 51*9*7.55mm | |
섬유 직경 | 125μm (652 & 657) | |
코팅 직경 | 250μm | |
형태 | SM | |
가동 시간 | 15s에 관하여 (섬유 미리 설치를 제외하십시오) | |
삽입 손실 | ≤ 0.3dB (1310nm & 1550nm) | |
복귀 손실 | UPC의 APC를 위한 ≤ 55dB를 위한 ≤ -50dB | |
성공율 | >98% | |
재사용할 수 있는 시간 | >10배 | |
적나라한 섬유의 힘을 강화하십시오 | >5 N | |
장력 강도 | >50 N | |
온도 | -40 ~ +85 C | |
온라인 장력 강도 시험 (N) 20 | IL ≤ 0.3dB | |
기계적인 내구성 (500배) | IL ≤ 0.3dB | |
낙하 시험 (4m 콘크리트 지면, 한 번 각 방향, 3 시간은 합계합니다) |
IL ≤ 0 |
성과
(1).Insertion 손실: ≤0.35dB의 복귀 손실: ≥60dB.
(2). Mechaincal 내구성: 1000matings
(3).Storage 온도: - 40ºCto+85ºC
(4).Operation 온도: - 40 ~ + 85 ºC
(5).Tensile Strengh: >30N
반복된 사용의 (6).Number: 5배 위에
IEC 61754-4에 따라 (7).SC 연결관.
케이블 외부 직경을 위한 (8).Suitable 0.9 mm, 2.0 mm 및 3.0 mm, 2개 * 3.0 mm.
우리는 FC 유형, LC 유형, SC 유형 및 FTTH 하락 케이블을 위한 ST 유형 빠른 연결관을 공급합니다.
