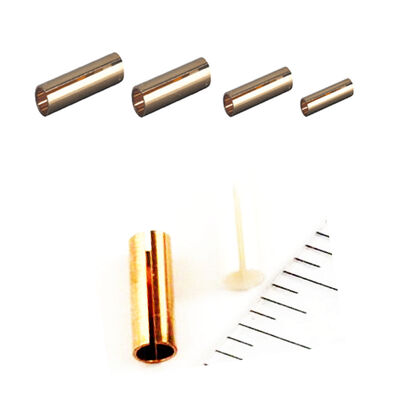

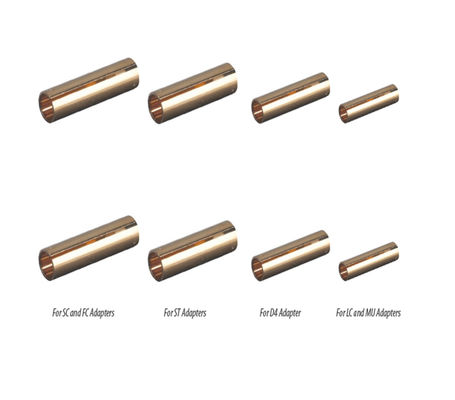

인청동 슬리브는 스탬핑 및 선삭 공정을 통해 중간 정도의 정밀도를 제공하며, 금속 특성으로 인해 공차 변동을 수용하기 위한 약간의 치수 조절이 가능합니다. 이는 세라믹 대안에 비해 저렴한 비용으로 광범위한 호환성을 보장합니다.
광섬유 구리 슬리브 보호기 설계 및 선택에서 세라믹 슬리브는 선호되지 않으며, 재료 특성, 기능적 위치 및 응용 시나리오 요구 사항의 근본적인 차이로 인해 인청동과 같은 금속 슬리브가 자주 사용됩니다.
| 매개변수 | 값 |
|---|---|
| 외경 치수 | SC: 2.499±0.0005, LC: 1.249±0.0005 |
| 내경 치수 | 맞춤형 |
| 동심도 | SM ≤1.0μm, MM ≤4.0μm |
| 길이 | SM 10.5±0.05, MM 10.5±0.1, LC: 6.4+0.1 |
| 페룰 유형 | SC/LC/APC/맞춤형 |
| 재료 | 이산화 지르코늄 |
| 단면 | 원추형/계단형/평면형 |
| 색상 | 흰색 |
| 샘플 | 무료 |
| 유형 | SC | LC | MU | APC | 단위 |
|---|---|---|---|---|---|
| 외경 치수 (mm) | SM: 2.4999±0.0005 MM: 2.4999±0.001 |
SM: 2.4999±0.0005 MM: 1.249±0.001 |
1.249±0.0005 | 2.499±0.0005 | φd±0.0005 |
| 내경 치수 (mm) | SM: d±0.001 MM: d±0.002 |
SM: d±0.001 MM: 0.126±0.004 |
d±0.001 | d±0.001 | d±0.001 |
| 동심도 (μm) | SM: ≤1.0 MM: ≤4.0 |
SM: ≤1.0 MM: ≤4.0 |
≤1.0 | ≤1.0 | 맞춤형 |
| 길이 (mm) | SM: 10.5±0.05 MM: 10.5±0.05 |
6.4+0.1 | 6.5±0.05 | 10.5±0.05 | L±0.05 |
페룰은 광섬유 커넥터 및 광섬유 패치 코드의 가장 중요한 구성 요소입니다. 지르코니아 세라믹 재료로 만들어진 이 페룰은 낮은 삽입 손실, 뛰어난 강도, 작은 탄성 계수, 제품 특성의 쉬운 제어 및 환경 변화에 대한 강한 저항성을 제공합니다.
외경 세라믹 페룰 치수는 ST, FC 및 SC 광섬유 커넥터의 경우 φ2.5mm, MU 및 LC 광섬유 커넥터 버전의 경우 φ1.25mm이며, 단일 모드의 경우 ±0.0005mm, 다중 모드 응용 분야의 경우 ±0.001mm의 정밀 공차 수준을 갖습니다.
